SCN光サービス専用機器（ONU）の接続方法
概要
SCN光サービスにてインターネット・ケーブルプラス電話サービスをご利用の場合の端末装置のランプ状態や各機器の名称について
注意：ランプ状態が ※出向調査要 に該当する場合は、お手数ですが、総合受付窓口 0120-121-302 までご連絡をお願いします。
その他、機器の動作が正常と思われない場合には、総合受付窓口へご連絡をお願いします。

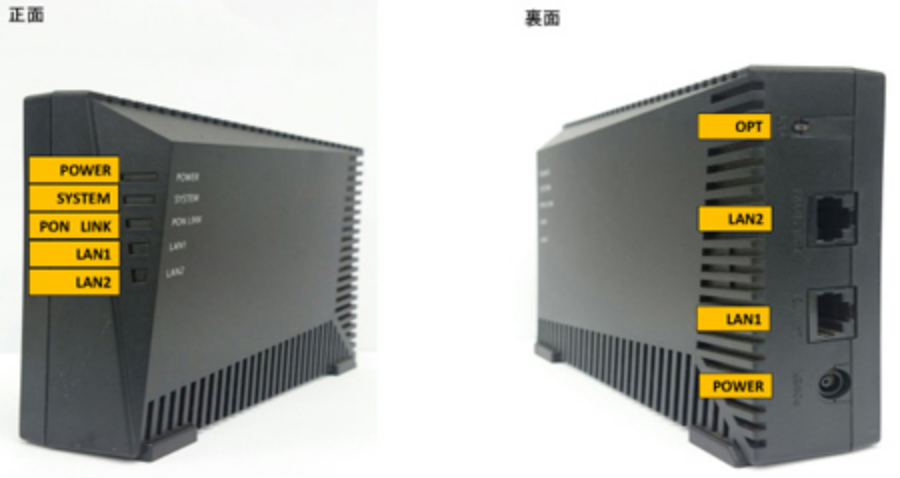

古河電工製
ランプ状態
| POWER | 緑点灯 | 電源ON |
|---|---|---|
| 消灯 | 電源OFF | |
| SYSTEM | 緑点灯 | 正常運用状態 |
| 緑点滅 | 起動準備中 または 異常状態 ※出向調査要 | |
| 橙点滅 | 異常状態 | |
| PON LINK | 緑点灯 | 正常運用状態 |
| 橙点灯 | 起動準備中（認証確認中） | |
| 赤/橙点滅 | 起動準備中 | |
| 赤点灯 | 装置起動中 または 異常状態 | |
| 消灯 | 装置起動中 または 異常状態 | |
| 緑点滅 | 装置確認テスト中 | |
| LAN1（NET） | 緑点灯 | ONUと繋がっている機器との通信確立（NET回線のみ使用可） |
| 緑点滅 | データ送受信中 | |
| LAN2（電話） | 緑点灯 | ONUとHGWとの通信確立（ケーブルプラス電話回線のみ使用可） |
| 緑点滅 | データ送受信中 |
背面差し込み口
| OPT | 光ケーブル接続口 |
|---|---|
| LAN2 | HGW（電話用装置）とLANケーブルで接続します |
| LAN1 | インターネット接続装置とLANケーブルで接続します |
| POWER | 電源ケーブル接続端子 |
注意：LAN1の1000M及び100M点灯表示はONUと直接接続されているPCやルータ等の機器仕様により点灯箇所が異なります。
注意：HGWとはケーブルプラス電話専用端末装置です。

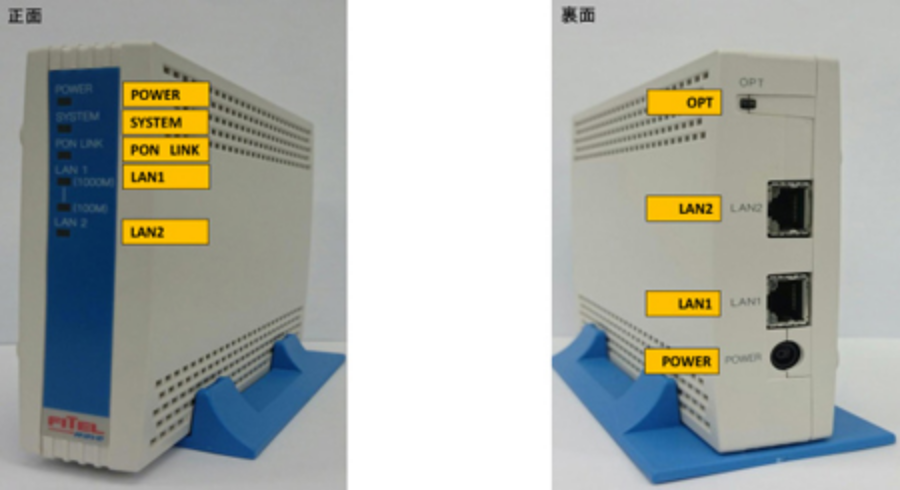

ランプ状態
| POWER | 緑点灯 | 電源ON |
|---|---|---|
| 消灯 | 電源OFF | |
| SYSTEM | 緑点灯 | 正常運用状態 |
| 緑点滅 | 起動準備中 または 異常状態 ※出向調査要 | |
| 橙点滅 | 異常状態 | |
| PON LINK | 緑点灯 | 正常運用状態 |
| 橙点灯 | 起動準備中（認証確認中） | |
| 赤/橙点滅 | 起動準備中 | |
| 赤点灯 | 装置起動中 または 異常状態 | |
| 消灯 | 装置起動中 または 異常状態 | |
| 緑点滅 | 装置確認テスト中 | |
| LAN1（NET） | 緑点灯 | ONUと繋がっている機器との通信確立（NET回線のみ使用可） |
| 緑点滅 | データ送受信中 | |
| LAN2（電話） | 緑点灯 | ONUとHGWとの通信確立（ケーブルプラス電話回線のみ使用可） |
| 緑点滅 | データ送受信中 |
背面差し込み口
| OPT | 光ケーブル接続口 |
|---|---|
| LAN2 | HGW（電話用装置）とLANケーブルで接続します |
| LAN1 | インターネット接続装置とLANケーブルで接続します |
| POWER | 電源ケーブル接続端子 |
注意：HGWとはケーブルプラス電話専用端末装置

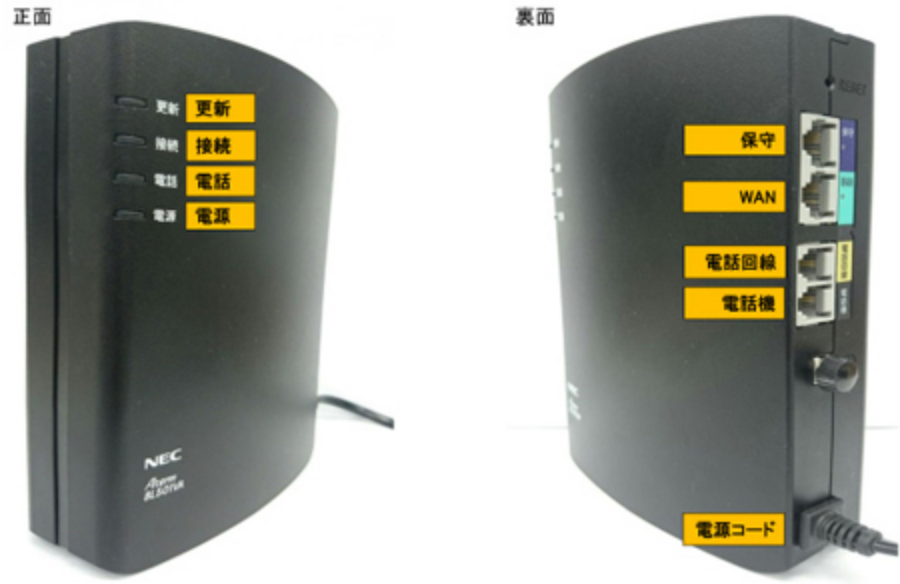

NEC
ランプ状態
| 更新 | 橙点灯 | 工事当日又は、KDDIと通信中に点灯 |
|---|---|---|
| 赤点灯 | 工事当日又は、KDDIと通信中に点灯 | |
| 赤点滅 | 工事当日又は、KDDIと通信中に点滅 | |
| 消灯 | 正常運用状態 | |
| 接続 | 緑点灯 | 正常運用状態 |
| 消灯 | 異常状態 | |
| 電話 | 緑点灯 | ケーブルプラス電話使用できます |
| 赤点灯 | ケーブルプラス電話使用できません | |
| 消灯 | ケーブルプラス電話のご契約をされていないか手続き中です | |
| 電源 | 緑点灯 | 電源ON |
| 消灯 | 起動準備中 電源OFFまたは 異常状態 ※出向調査要 |
背面差し込み口
| 保守 | 使用出来ません |
|---|---|
| WAN | D-ONUと本機を接続するための端子です |
| 電話回線 | 他社回線と電話線で接続又は、壁面電話用端子と設備します |
| 電話機 | 電話機と電話線にて接続します |

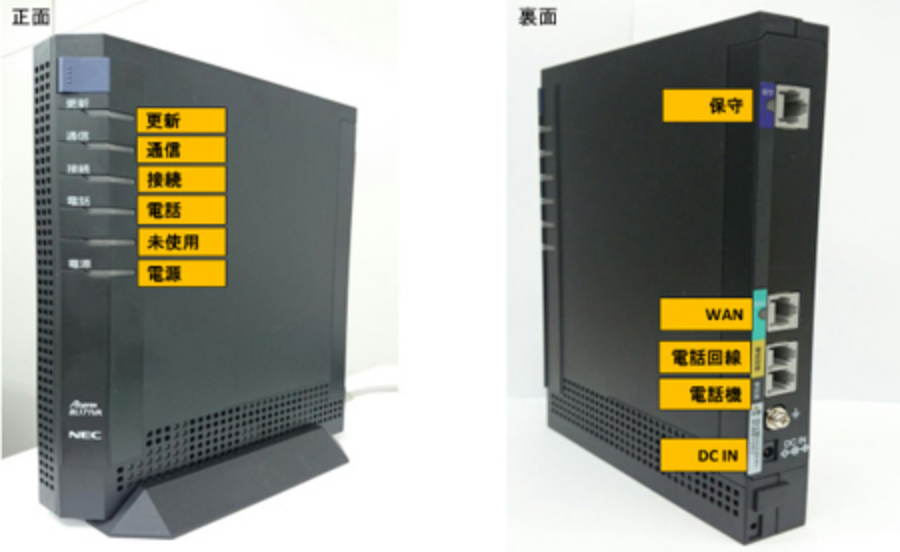

ランプ状態
| 更新 | 橙点灯 | 工事当日又は、KDDIと通信中に点灯 |
|---|---|---|
| 赤点滅 | 工事当日又は、KDDIと通信中に点滅 | |
| 消灯 | 正常運用状態 | |
| 通信 | 緑点滅 | データ送受信中 |
| 接続 | 緑点灯 | 正常運用状態 |
| 緑早点滅 | 電話発信中若しくは通話中 | |
| 消灯 | 異常状態 | |
| 電話 | 緑点灯 | ケーブルプラス電話使用できます |
| 赤点灯 | ケーブルプラス電話使用できません | |
| 橙点滅 | 他社回線（ケーブルプラス電話切替前）で通話中 | |
| 消灯 | ケーブルプラス電話のご契約をされていないか手続き中です | |
| 電源 | 緑点灯 | 電源ON |
| 消灯 | 電源OFF |
背面差し込み口
| 保守 | 使用出来ません |
|---|---|
| WAN | D-ONUと本機を接続するための端子です |
| 電話回線 | 他社回線と電話線で接続又は、壁面電話用端子と設備します |
| 電話機 | 電話機と電話線にて接続します |
| DC IN | 電源ケーブル接続端子 |
